Описание

Состав системы

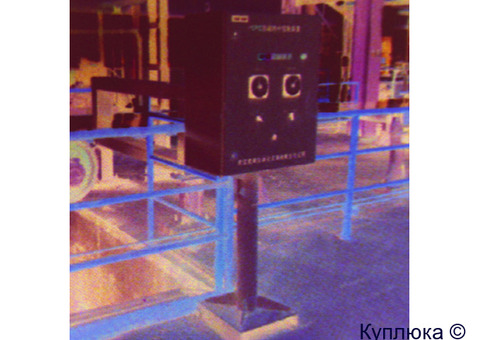

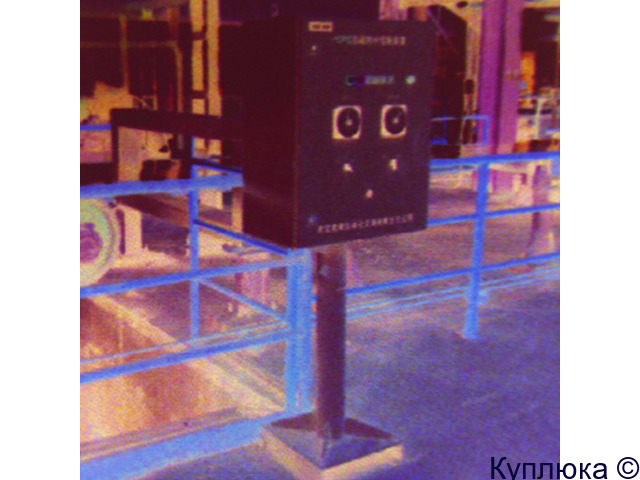

Система автоматического управления центральным положением фотоэлектрической ленты в основном состоит из датчиков, усилителей, контроллеров ПЛК, гидравлического управления и других частей.

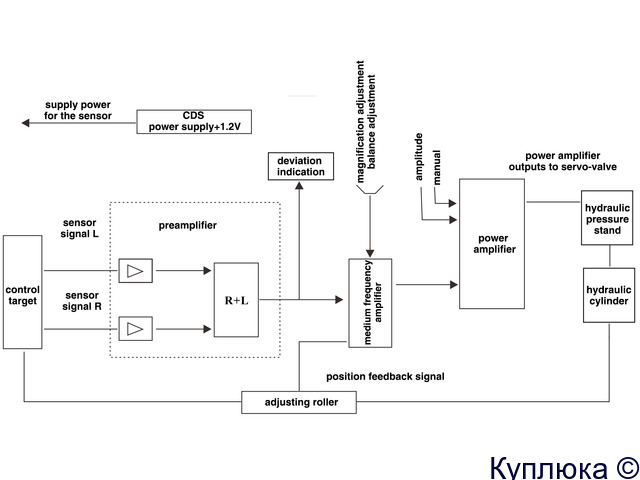

Блок-схема состава системы



Основные технические параметры

1. Ширина обнаружения: 300-2800 мм.

2. Источник света для обнаружения: 220 В переменного тока. (100 В переменного тока) 30 Вт. Высокочастотный белый свет работает непрерывно

3. Фотодетектор: прецизионные детали, отлитые под давлением, постоянная времени 20 мс.

4. Максимальное рабочее напряжение: <50 В постоянного тока.

5. Расстояние от приемника до излучателя: 300-1000 мм.

6. Рабочая температура: 0℃-60℃.

7. Разрешение: <0,5 мм

8. Линейность: <±1% полной шкалы (после линеаризации)

9. Ошибка повторяемости: △R<1%, F.S.

10. Рабочий сигнал сервоклапана: ± 10 В.

11. Номинальное давление (давление масла): 4,5 МПа.

12. Номинальный расход: 30 л/мин.

13. Симметрия: <10%
